全自動金選別機

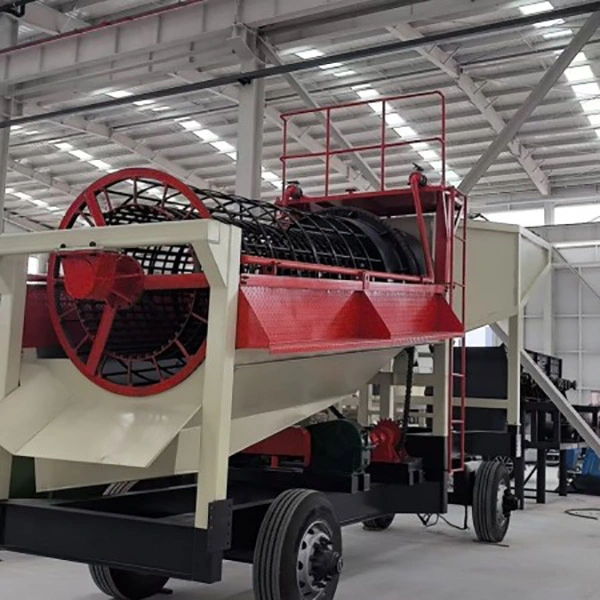

川底での砂金の分離、露天掘り鉱床、尾鉱の回収のために、Qingzhou Mingxu Supply Chain はトレーラー搭載のトロンメル金洗浄プラントを提供しています。この機械は、フィードホッパー、高圧スプレーシステム、ロータリートロンメルスクリーン、分離水門、駆動モーター、水循環パイプラインを単一のユニットに統合しています。

全自動金選別機は、現場の移動のためにトラクターで牽引することができ、漂砂砂金、岩金尾鉱、および川の水路からの金を含むシルトを対象としています。泥の除去、スクリーニング、重力濃縮を 1 回の連続操作で完了できるため、中小規模の沖積鉱山プロジェクトに適しています。

基本構成

仕組み

1. 餌やりと泥洗い：掘削機は、金を含む砂利をフロントホッパーに積み込みます。高圧スプレーパイプが材料を継続的にフラッシュし、固まった粘土を粉砕し、大きな小石を事前に分離します。

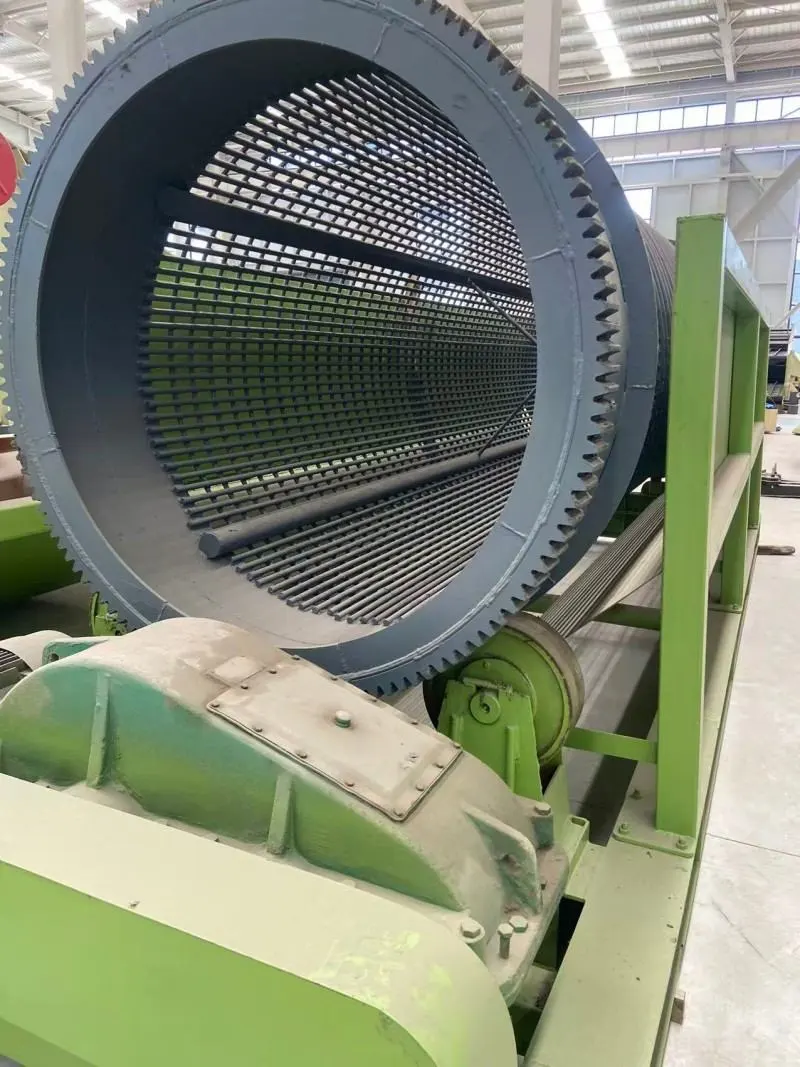

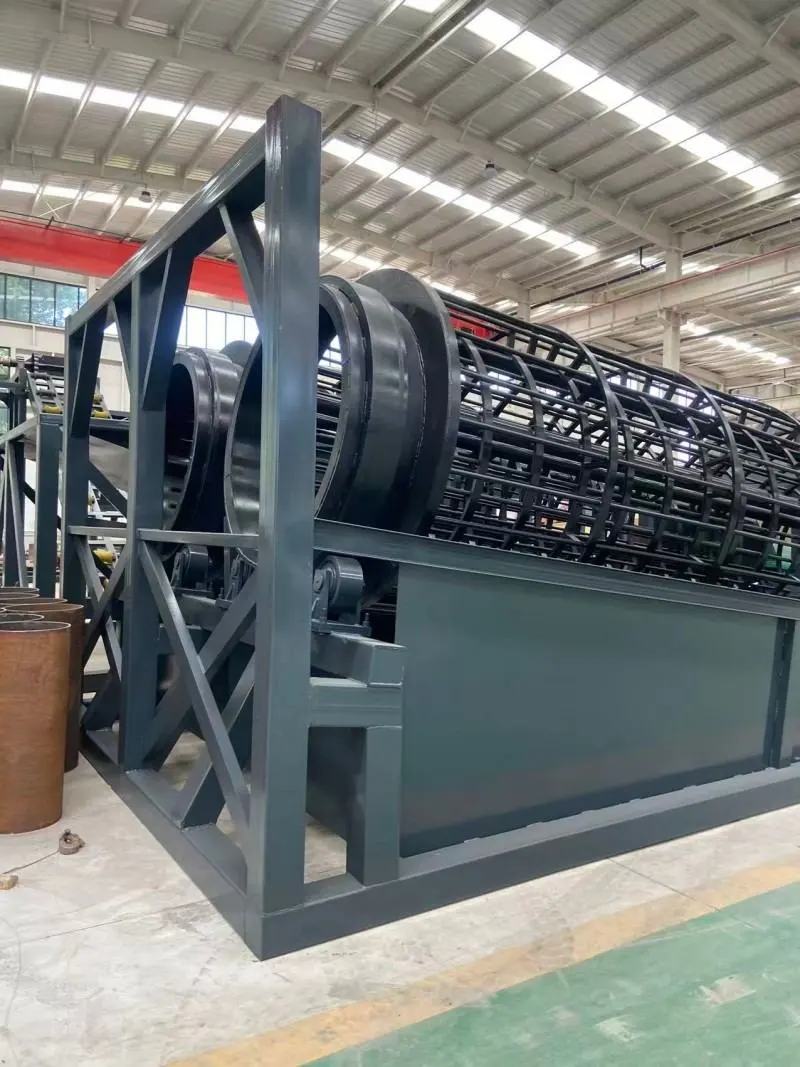

2. トロンメルの分類とスクリーニング:モーターは傾斜トロンメルを低速で回転させます。ドラム内のスパイラルフライトが回転しながら繰り返し洗浄します。金を含んだ細かい沈殿物はスクリーンメッシュを通過して下の分離水門に落ち、大きな廃石は回転ドラムの後部から自動的に排出されます。

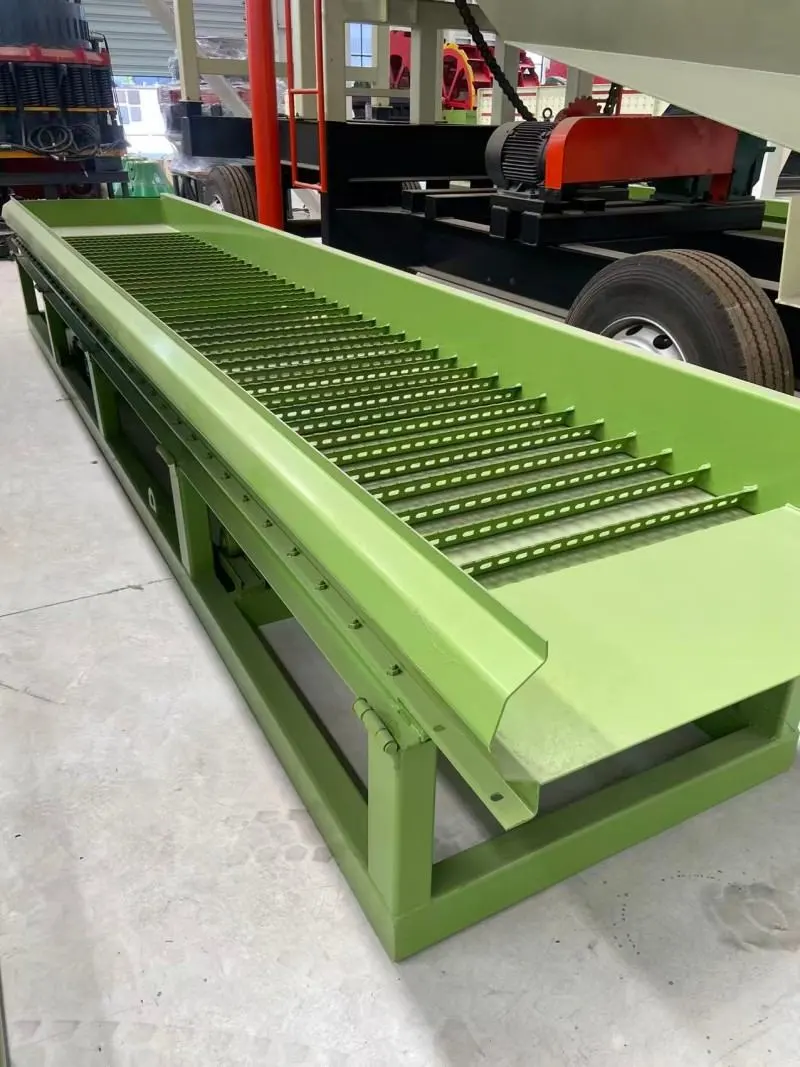

3. 重い砂の濃度と金の分離:細かい金含有物質が水とともに底部の水門に流れ込みます。金は比重が高いため、重い金の粒子は回収マットに捕捉され、軽いシルトは洗い流されます。粗濃縮物は、必要に応じて遠心濃縮機でさらに処理できます。

プロセス統合と設備のマッチング

洗浄と濃縮の一体化プロセス。このプラントは、高圧泥砕石、トロンメルスクリーニング、水門重力濃縮を 1 つの連続ラインに組み合わせています。高圧スプレー システムはまず粘土をほぐして材料を準備し、次にトロンメル スクリーンで粗大廃棄物から金を含む微細な沈殿物を分離し、水門がふるいにかけられた材料から重い金の粒子を捕捉します。この配置により、別々の機械間での材料の移動が回避され、材料の損失が軽減され、プロセスが中断されることなく実行され続けます。

粗い分離と細かい分離の組み合わせ。トロンメル工場の水門からは、金の精鉱原石が生成されます。よりクリーンな製品が必要な作業や、非常に細かい金を処理する作業の場合、プラントを遠心濃縮機と組み合わせることができます。粗濃縮物が水門から収集された後、さらに濃縮するために遠心分離装置に供給できます。この粗から細までの組み合わせは柔軟です。小規模な作業ではトロンメルのみを使用できますが、大規模またはより要求の厳しい現場では、基本的な洗浄ラインを変更せずに遠心ステージを追加できます。機器のレイアウトと水システムは、両方の機械を順番に収容できるように配置できます。

操作手順

1. サイトの準備:モバイルユニットを平らな地面に置き、油圧アウトリガーで固定します。固定式の場合はコンクリート基礎をご用意ください。

2. 繋がり：Connect the water pump and power cable.減速機と伝動チェーンの潤滑を確認してください。

3. 補助アセンブリ:フロントフィーダーとリアウェイストコンベアを取り付けます。ゴールドカーペットと回収水門を設置します。

4. 無負荷テスト:鉱石なしで機械を始動し、ドラムのスムーズな回転、スプレーシステムの機能、および適切な排出を確認します。

5. 生産フィード:ローダーまたは掘削機で原鉱石を均等に積み込みます。継続的な金洗浄を維持するには、水流と供給速度を調整します。

6. ゴールドコレクション:4 ～ 8 時間ごとに機械を停止して、金のカーペットを取り除き、濃縮物を収集します。詰まったスクリーンメッシュを掃除します。

7. シャットダウンとメンテナンス:まず供給を停止し、給水を続けてドラム内に残っている鉱石を洗い流し、その後、電源と水を切ります。保管する前に防錆処理を行ってください。

主な特長

1. 効果的な純金の保持。拡張された洗浄ドラムと多層グレーディング スクリーン メッシュにより、処理中に微細な金粒子が失われるのを防ぎます。

2. サイトのモビリティ。車輪付きモデルはトレーラーで牽引できるため、常設が現実的ではない点在する河道や乾いた土地の採掘エリアに適しています。

3. 設定可能なデザイン。ドラムの直径、長さ、スクリーン口径、および電力モードは、プロジェクトの要件に応じて調整でき、小規模および大規模な採掘作業の両方に対応します。

代表的な用途

1. 漂砂金採掘川や川沿いでの移動式の金洗浄作業を含む、河道、川岸、浅瀬での作業に使用されます。

2. モバイルミネラル分離ゴビ砂漠、乾燥地、段丘に散在する露天掘り砂金鉱山。

3. 二次金抽出放棄された鉱山の尾鉱と岩石の金の残留物から。

4. 補助洗浄装置風化した金を含む砂利を処理するための小さな岩金粉砕ライン用。

保証とサポート

完成した機械には、12 か月または 1,000 作業時間のいずれか早い方の保証が適用されます。磨耗部品や人為的ミスによる損傷は無料保証には含まれません。交換部品を供給できます。運送費と設置工事費はお客様のご負担となります。

よくある質問

Q1: トロンメル工場は粘土含有量の高い材料を扱うことができますか?
A1: はい。高圧スプレー システムは、材料がスクリーンに入る前に固まった粘土を粉砕するように特別に設計されています。粘着性の高い粘土の場合は、追加のスプレー ノズルまたはより長い洗浄セクションを構成できます。ドラムの長さとスプレーパイプの配置を最終決定する前に、材料のサンプルをテストすることをお勧めします。

Q2: トレーラー搭載モデルは走行中に安定しますか?
A2: モバイルユニットには、洗濯中に機械を水平にしてサポートする油圧アウトリガーが装備されています。アウトリガーを伸ばしてロックすると、多少の凹凸のある地面でもプラントは安定した状態を保ちます。長期間の運用のために、アウトリガーにグラウンドアンカーまたはコンクリートパッドを追加することができます。

Q3: 遠心濃縮機はいつトロンメルプラントに追加する必要がありますか?
A3: 操作に高品位の金精鉱が必要な場合、または金粒子が非常に細かく、一部が水門から漏れ出ている場合は、粗水門の後に遠心濃縮器を追加することをお勧めします。遠心分離ユニットは、収集された粗濃縮物を処理したり、二次回収のために水門尾滓に接続したりできます。選択は粒子サイズと予想される金の回収目標によって異なります。

Q4: どのくらいの水量と圧力が必要ですか?
A4: 水の必要量はドラムのサイズと材料の量によって異なります。標準的な中型ユニットの場合、通常、0.3 ～ 0.5 MPa の圧力で 60 ～ 100 m3/h の水流で十分です。特に乾燥地域では、淡水の消費量を削減するために、沈殿池や水のリサイクル システムがよく使用されます。ポンプの正確な仕様は、プロジェクトの場所と原材料の特性に基づいて当社のエンジニアに確認する必要があります。
