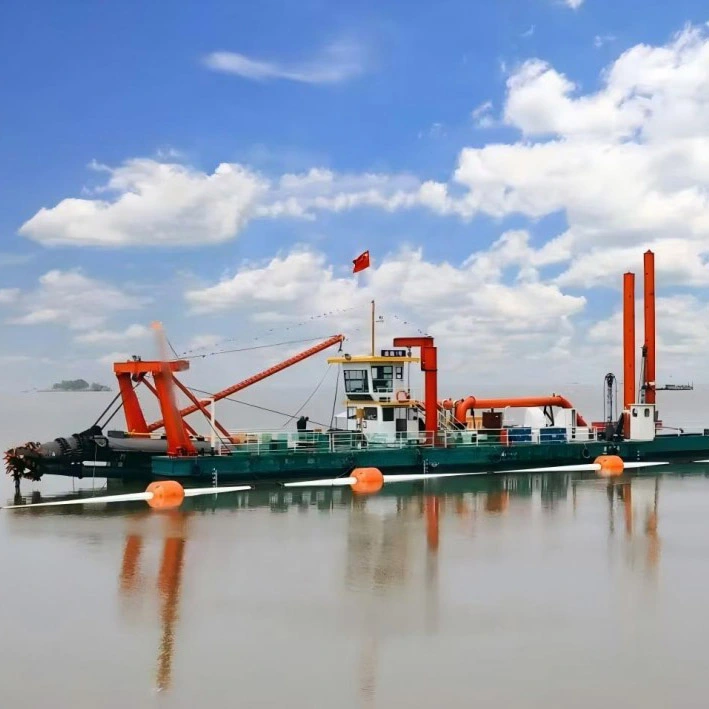

油圧カッターサクション浚渫船

Qingzhou Mingxu Supply Chain Co., Ltd. は、河川、湖、貯水池、港、沿岸地域での継続的な浚渫と堆積物除去のための油圧カッター吸引浚渫機を供給しています。この装置は、単一の容器内に油圧カッターヘッド、吸引パイプライン、浚渫ポンプ、排出システムを組み合わせており、水中の物質をほぐし、引き込み、指定された場所に輸送することができます。

浚渫船は 24 時間稼働できるように構成されており、さまざまな浚渫深さ、堆積物の種類、排出距離に適応できます。水深、土壌条件、必要なスラリー輸送長さに応じてカスタマイズが可能です。この船は、水利プロジェクト、水路維持、埋め立て作業に適しています。

動作原理

1. カッターヘッドの掘削: 船首に取り付けられた回転式カッターヘッドが油圧システムによって駆動されます。ヘドロ、砂、砂利などの水中の堆積物を切断、撹拌し、緩いスラリーにします。

2. スラリーの吸引と排出：浚渫ポンプにより吸引管内に負圧が発生し、スラリーが容器内に引き込まれます。次に、スラリーは加圧され、排出パイプラインを通って保管エリア、埋め立て地、またはその他の指定された場所に送られます。

3. 連続サイクル：機械は掘削、吸引、排出を繰り返しループで実行するため、中規模および大規模な浚渫プロジェクトで24時間稼働できます。

操作手順

1. 運航前検査: 船体の構造、油圧システム、カッターアセンブリ、スラリーポンプ、パイプライン、および電気制御を確認します。作動油、エンジンオイル、冷却水のレベルを確認してください。パイプラインのシールと留め具を検査します。作業エリアに障害物がなく、容器がしっかりと固定されていることを確認してください。

2. 無負荷試運転：無負荷で装置を起動します。油圧制御、カッターの回転、スラリーポンプの動作をテストします。異常音や振動がないか確認し、漏れがないか確認してください。安定した操業が確認されてから正式な浚渫を開始してください。

3. 位置決めと切断: 船体の位置とアンカーポイントを調整します。カッターヘッドを堆積物層まで下げます。油圧カッターが低速回転し、汚泥、砂、砂利をほぐし、均一なスラリーを形成します。水深や土壌の状態に応じて切断速度や作業範囲を調整できます。

4. スラリー輸送: スラリー ポンプは混合物をパイプラインに引き込み、長距離輸送のために加圧します。パイプラインの圧力とスラリーの流れを継続的に監視して、詰まり、空の吸引、または過負荷を回避します。

5. シャットダウンと清掃: 作業後、カッターヘッドを水から引き上げます。スラリーパイプラインをきれいな水で洗い流して、残留物質を除去し、詰まりを防ぎます。電源システムと油圧システムを正しい順序で停止し、洗浄、注油し、機械の状態を記録します。

主な特長

1. 統合された連続運転。切断・吸引・搬送・排出を1台で行い、頻繁に停止することなく連続作業をサポートします。これは安定した出力を維持するのに役立ち、長期プロジェクトに適しています。

2. 自動油圧制御。完全な油圧駆動と電気制御システムにより、カッター速度、船体の揺れ、制御キャビンからのスラリー流量を調整できます。自動化により、手動介入の必要性が減り、操作エラーの可能性が低くなります。

3. さまざまな条件への適応性。浚渫船は、川、湖、貯水池、港、水路、干潟干拓地で作業します。浅水と深水の両方でスラッジ、砂、砂利の混合物を処理します。

モデル範囲と選択

カッターサクション浚渫船を選択するときは、堆積物の種類と硬度、必要な浚渫深さ、排出距離、利用可能な電源など、いくつかの現場特有の要素を考慮する必要があります。粘土含有量が多い場合は、トルクの高いカッターヘッドをお勧めします。吐出距離が長い場合は、十分なヘッドを備えたポンプまたは中間ブースター ステーションが必要になる場合があります。当社のエンジニアは、プロジェクト条件の簡単な説明に基づいて構成の提案を提供します。

カスタマイズされた容器設計

浚渫船は、特定のプロジェクトパラメータに基づいて設計できます。設計プロセスは、水深、土壌プロファイル、必要な生産量、排水距離などの顧客の現場データから始まります。これらの入力に基づいて、次の要素が決定されます。

1. ポンプと出力の選択: 浚渫ポンプのサイズとエンジンまたはモーターの出力は、必要なスラリー流量と揚程に適合します。堆積物が多い場合や長距離のポンプの場合は、より大型のポンプと追加のブースター ステーションを指定する場合があります。

2. 船体の構成: 船体の寸法、ポンツーンの配置、喫水は、作業水深と輸送の制約に合わせて調整されます。遠隔地へのコンテナ輸送には分割船体オプションをご利用いただけます。

3. カッターヘッドの種類: 土壌の硬さに応じてカッターヘッドの直径と歯の形状が選択されます。岩石や圧縮された堆積物の場合は、交換可能な歯を備えた強力なカッターをお勧めします。柔らかい泥の場合は、標準のカッターで十分です。

4. 吐出パイプラインの設計: 必要な流量と距離に基づいてパイプの直径と肉厚が計算されます。ブースター ポンプ ステーションは非常に長い排出ラインに統合でき、サイトのレイアウトに応じてフローティング パイプまたは水中パイプのオプションを利用できます。

最終的な構成は、レイアウト図と機器の仕様を含む技術提案書に文書化され、顧客は生産前に設計を確認できます。

アフターサポートとスペアパーツ

機械全体は 12 か月または 1,000 労働時間のいずれか早い方まで保証されます。磨耗部品や人的ミスによる損傷は含まれません。交換部品を供給できます。送料、設置工事費はお客様のご負担となります。

海外プロジェクトの場合は、試運転のサポートも手配できます。当社のエンジニアは現場に赴き、組み立てを監督し、油圧機能と浚渫機能をテストし、始動、停止、日常のメンテナンス手順について現地のオペレーターを訓練します。細かな調整については、ビデオ通話や技術ドキュメントによるリモートサポートも利用できます。

カッター歯、吸引パイプライナー、ポンプインペラ、パイプベンドなどの一般的な摩耗品目のスペアパーツは、輸出注文に備えて在庫に保管されます。予想される動作条件とプロジェクト期間に基づいて、推奨スペアパーツリストが各船舶に提供されます。長期プロジェクトの場合は、ダウンタイムを削減するために委託在庫の手配について話し合うことができます。

代表的な用途

1. 都市および地方の水利規制：洪水排水能力を向上させるための河川の泥除去と拡張、治水浚渫、溝の撤去、黒色臭気の堆積物の処理。

2. 湖と貯水池の環境浚渫：水の生態系の回復を助けるために、景観の湖の堆積物、飲料水貯水池の沈泥、富栄養化した底泥を除去します。

3. 港湾と水路の維持：航行深度を維持するための内陸水路の深化、岸壁の浚渫、および定期的な沿岸水路の維持管理。

4. 養殖池の改修：飼育水の水質を改善するための養殖池の沈泥除去と拡張掘削。

よくある質問

Q1: プロジェクトに適したポンプ入口サイズを選択するにはどうすればよいですか?
A1: 選択は主に浚渫の深さ、堆積物の種類、必要な産出量によって異なります。 6 ～ 8 インチの小型モデルは、一般に浅い川や池に適しています。中型の 10 ～ 12 インチのモデルは、湖や貯水池に適しています。 14 ～ 16 インチの大型モデルは、深い水路や埋め立てに使用されます。堆積物サンプルとプロジェクトの寸法を提供すると、最適な構成を確認するのに役立ちます。

Q2: オンサイトでの設置および試運転のサポートは利用できますか?
A2: 大量注文または初めてのプロジェクトの場合は、試運転のサポートを手配できます。エンジニアは、組み立てを指導し、油圧機能をテストし、基本的なオペレータートレーニングを提供できます。少量の注文の場合は、詳細なマニュアルとビデオ手順が提供されます。

Q3: カッターサクション浚渫船の主な摩耗部品は何ですか?
A3: カッターの歯、吸入パイプライナー、ポンプインペラ、吐出パイプラインの曲がりが最も一般的な摩耗箇所です。交換頻度は堆積物の硬さに依存します。継続的なプロジェクトのために、カッター歯とパイプシールの在庫を確保しておくことをお勧めします。

Q4: 浚渫船は特定の荷揚げ距離に合わせて設計できますか?
A4: はい。パイプラインの直径とポンプの揚程は、必要な水平距離と垂直揚程に基づいて計算されます。単一のポンプの能力を超える距離の場合は、パイプラインに沿ってブースター ステーションを追加できます。安定したスラリー供給を実現するために、提案段階で設計を調整します。

Q5: 保証期間後はどのようなサポートが受けられますか?
A5: 保証期間終了後も、引き続きスペアパーツや技術アドバイスを提供いたします。大規模な修理やアップグレードの場合は、有料でオンサイトサービスを手配できます。顧客は、動作上の問題をリモート診断するために写真やビデオを送信することもできます。
