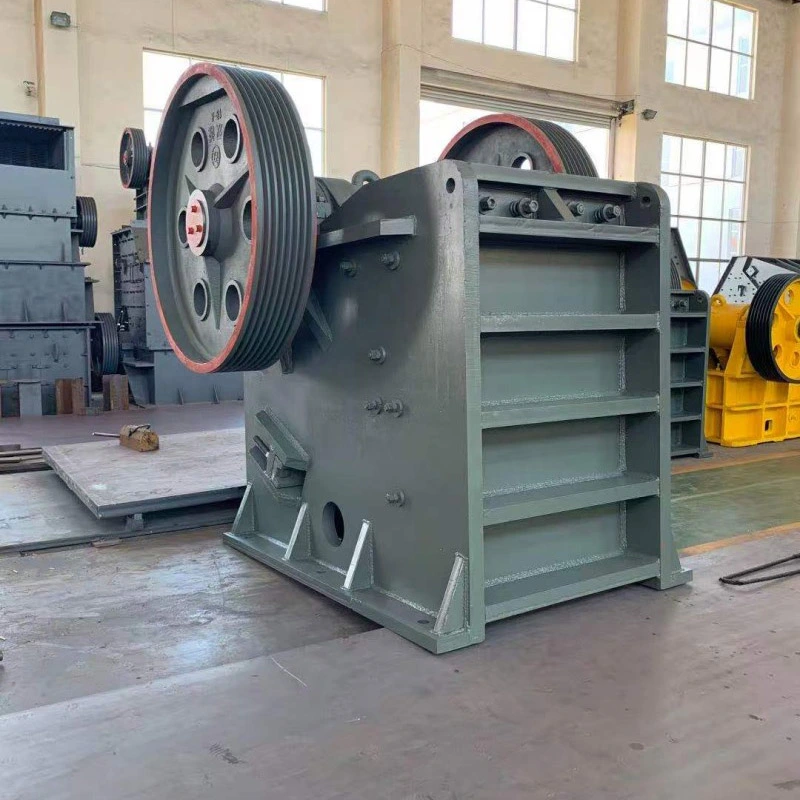

ジョークラッシャー

Qingzhou Mingxu Supply Chain Co., Ltd.が供給するジョークラッシャーは、採掘、採石、骨材生産、道路建設、建設廃棄物のリサイクルにおける一次粉砕を目的としています。この機械はジョープレート圧縮の原理に基づいて動作し、青石、花崗岩、鉄鉱石、コンクリートブロックなどの硬い材料を加工するように作られています。

粉砕機は連続運転向けに設計されており、排出ギャップを調整して出力粒子サイズを制御できます。機械は在庫から入手できますが、大量注文に応じてカスタム仕様を手配することもできます。この装置は、建設プロジェクト、骨材プラント、採掘作業に適しています。

基本構成

破砕工程

1. 動力伝達:電気モーターは V ベルトを介してフライホイールを駆動し、偏心シャフトを回転させます。これにより可動ジョーが一定の周期で往復運動します。

2. 材料の破損:原料は上部から粉砕室に入ります。可動ジョーが固定ジョーに向かって移動すると、材料は圧縮、分割、曲げの力によって破壊されます。

3. 段階的な退院:排出ギャップを通過できる程度の小さな材料は底部から落下します。より大きな破片はさらに粉砕するためにチャンバー内に残ります。ウェッジ装置を使用してギャップを調整し、最終製品のサイズを制御できます。

4. 過負荷保護:底部にはスプリングバッファーシステムを搭載。粉砕できない物体がチャンバー内に進入すると、スプリングが圧縮されて物体が通過できるようになり、主要コンポーネントが衝撃による損傷から保護されます。

操作手順

起動前:

1. ジョープレート、ボルト、ベルトの張力を検査します。破砕キャビティから破片を取り除きます。

2. 吐出ギャップを必要な大きさに設定し、すべての給油箇所にグリースを塗布します。

3. マシンを無負荷で 3 ～ 5 分間実行します。異音や振動がないことを確認してから給電を開始してください。

動作中:

1. 材料を均等に供給し、金属ブロックや大きな石がキャビティに入らないようにします。

2. 吐出量、モーター電流、ベアリング温度を監視します。何らかの異常が検出された場合は、直ちに機械を停止してください。

3. 機械の作動中は粉砕室に手を入れないでください。メンテナンスの前に電源を切ってください。

シャットダウン:

1. 供給を停止し、すべての材料をチャンバーから排出します。

2. 電源を切る前に、短時間機械を空の状態で運転します。

3. 機械からゴミを取り除き、ジョープレートやその他の消耗部品の摩耗状態を確認します。

構造とデザインの特徴

1. 頑丈な溶接フレーム。フレームは厚い鋼板で作られており、厳しい採掘条件や採石条件での衝撃荷重や連続運転に耐えられるように設計されています。

2. 深い破砕室。チャンバーのプロファイルは、デッドゾーンを削減し、高いスループットを維持し、より少ないエネルギー消費で均一なサイズの製品を生産できるように形作られています。

3. 調整可能な吐出設定。固定ジョーと可動ジョーの間のギャップは機械的または油圧的に変更できるため、生産を停止することなく最終的な粒子サイズを制御できます。

4. メンテナンスの簡素化。ジョープレートおよびその他の摩耗部品は、標準ツールを使用して迅速に取り外しおよび交換できるように設計されており、ダウンタイムが削減されます。

5. 柔軟な電源および設置オプション。破砕機は電気モーターまたはディーゼル エンジンで駆動でき、定置ユニットとして設置することも、オフグリッド サイトの移動シャーシに取り付けることもできます。

マテリアルクラッシングのデバッグ体験

ジョークラッシャーはさまざまな材料条件で使用されており、現場での試運転によりさまざまな飼料材料の実用的なデータが得られました。以下のメモは実際のプロジェクトの経験に基づいており、オペレーターが設定と摩耗パターンを予測するのに役立ちます。

花崗岩。花崗岩は硬くて摩耗性があり、通常、圧縮強度は 200 MPa を超えます。一次粉砕の場合、ジョープレートの過度の摩耗を避けるために、粉砕機は通常、適度な排出口に設定されます。コミッショニング中は、ブロックが大きいとブリッジが発生する可能性があるため、フィード サイズが入口開口部の 80% を超えていないことを確認することが重要です。花崗岩は角張った破片を高い割合で生成するため、下流のスクリーンのサイズをそれに応じて設定する必要があります。花崗岩のジョープレートの寿命は一般に柔らかい石よりも短いため、オペレーターは現場に予備のセットを 1 つ保管することをお勧めします。

ブルーストーン（石灰岩）。ブルーストーンは花崗岩よりも柔らかく、磨耗が少ないです。粉砕機は、より狭い排出ギャップで運転して、シングルパスでより細かい材料を生産できます。現場でのテストでは、ブルーストーンの破砕では花崗岩よりも粉塵の発生が少ないことが示されていますが、カルシウム含有量が高いため、湿気が存在するとチャンバー内に材料が詰まってしまう可能性があります。濡れたブルーストーンはブリッジが発生しやすくなります。飼料の水分を制御したり、事前スクリーニング段階を追加したりすると、安定した生産量を維持できます。

鉄鉱石。鉄鉱石は鉱床によって硬度が異なります。高品位のヘマタイトは硬くて重いですが、低品位の鉱石には粘土が含まれる場合があります。鉄鉱石の試運転時には、ドライブの過負荷を避けるために、排出ギャップは通常、骨材生産の場合よりも大きく設定されます。鉄鉱石の比重が重いということは、破砕機の処理量が重量ではなく体積によって制限されることが多いことも意味します。動作の最初の数時間は、モーター電流を注意深く監視する必要があります。不純物鉄が時折存在するため、鉄鉱石用途ではスプリングバッファシステムが特に重要です。

建設廃棄物。建設廃棄物には、コンクリート、レンガ、および場合によっては鉄筋が含まれています。この材料の場合、粉砕できない破片が通過できるように、少し広い排出ギャップで粉砕機を操作する必要があります。棒鋼の除去には、排出コンベアに磁気選別機を使用することをお勧めします。大きなコンクリートスラブは突然の衝撃荷重を引き起こす可能性があるため、試運転中は送りを低く一定に保つ必要があります。破砕機を解体現場で移動式構成で使用する場合は、ディーゼル エンジンのオプションと頑丈な台枠が実用的な選択肢となります。

完全なラインプロジェクトの経験

ジョークラッシャーは、完全な破砕ラインの一次段階として設置されることがよくあります。さまざまな分野でのプロジェクトの実施に基づいて、次の統合メモが計画に役立つ可能性があります。

採掘作業。鉱山現場では、ジョークラッシャーは通常、クラッシャーの前で細かい材料を分離する振動グリズリーフィーダーによって供給されます。これにより、チャンバーに入る微粉の量が減り、全体の効率が向上します。プライマリ サージ ホッパーは、特にトラックが断続的にダンプする場合に、飼料を緩衝するために使用されます。詰まりを防止し、オペレータの作業負荷を軽減するために、フィーダ、破砕機、および下流のコンベア間の電気的インターロックを推奨します。

植物を集合させます。固定骨材プラントでは、ジョークラッシャーの後にコーンクラッシャーまたはインパクトクラッシャーを使用して二次還元するのが一般的です。ジョークラッシャーの排出設定は、二次クラッシャーの供給要件に合わせて調整されます。製品サイズの制御は、ジョーギャップと下流のスクリーンメッシュサイズの組み合わせによって実現されます。いくつかのプロジェクトでは、ジョークラッシャーの前に事前スクリーニングスカルパーを設置することで、すでにサイズ調整された材料がチャンバーからそらされ、ジョープレートの摩耗が大幅に減少しました。

建設廃棄物のリサイクル。建設廃棄物のリサイクルでは、ジョークラッシャーは、振動フィーダー、磁気選別機、および微粉除去用のサイドコンベアと組み合わされることがよくあります。モバイル バージョンは、スペースが限られている解体現場でよく使用されます。実際には、粉砕機に供給する前に土や木材を除去することが有益です。これらの材料は摩耗を増大させ、詰まりを引き起こす可能性があるためです。環境要件を満たすために、供給ポイントと排出ポイントに粉塵抑制スプレー システムが追加されることがよくあります。

インフラストラクチャ プロジェクトのサイト。鉄道、道路、またはトンネルのプロジェクトでは、破砕機が建設エリアの近くに一時的に設置される場合があります。このような場合、スキッドマウントまたはモバイルユニットを使用すると、設置時間が短縮されます。電気制御パネルは通常、離れた場所に配置され、埃や水から保護されています。スペアパーツと工具はクラッシャーの隣のコンテナに保管されており、すぐにアクセスできるようになっています。フィールドエンジニアは通常、設置前に現場調査を実施し、基礎要件、電源容量、材料の流れの方向を確認します。

代表的な用途

1. マイニング:鉄鉱石、金鉱石、石灰岩、花崗岩、玄武岩、川の小石などの一次粉砕。

2. 総生産量:高速道路、橋、コンクリートバッチングプラント用の原石の加工。

3. インフラ建設:鉄道、水利、トンネル、空港のプロジェクト用の石材の準備。

4. 建設廃棄物のリサイクル:コンクリートブロックや解体後の瓦礫を破砕して再利用します。

保証とサポート

完成したマシンには、12 か月または 1,000 作業時間のいずれか早い方の保証が適用されます。ジョープレートやライナーなどの摩耗部品は保証の対象外となります。交換部品を供給できます。運送費と設置工事費はお客様のご負担となります。

よくある質問

Q1: 工場ですか、それとも商社ですか?生産現場を見学することはできますか？
A1: Qingzhou Mingxu Supply Chain は専用の破砕機製造ワークショップと連携しています。バイヤーは、機械検査や材料テストのために工場訪問を手配することを歓迎します。

Q2: プロジェクトに適したモデルを選択するにはどうすればよいですか?
A2: 選択は、送りサイズ、必要な出力、材料の硬度、利用可能な出力によって異なります。原材料と目標生産速度の説明を提供すると、適切な構成を確認するのに役立ちます。

Q3: 継続稼働するにはどのようなメンテナンスが必要ですか?
A3: 定期的なチェックには、ジョープレートの摩耗、ベルトの張力、潤滑ポイント、および排出ギャップの設定が含まれます。粉砕チャンバーとその周囲を毎日清掃することは、蓄積を防ぐのに役立ちます。長期プロジェクトに備えて、予備のジョープレートとライナーを現場に保管してください。
