鉱山用砂砂利洗浄装置

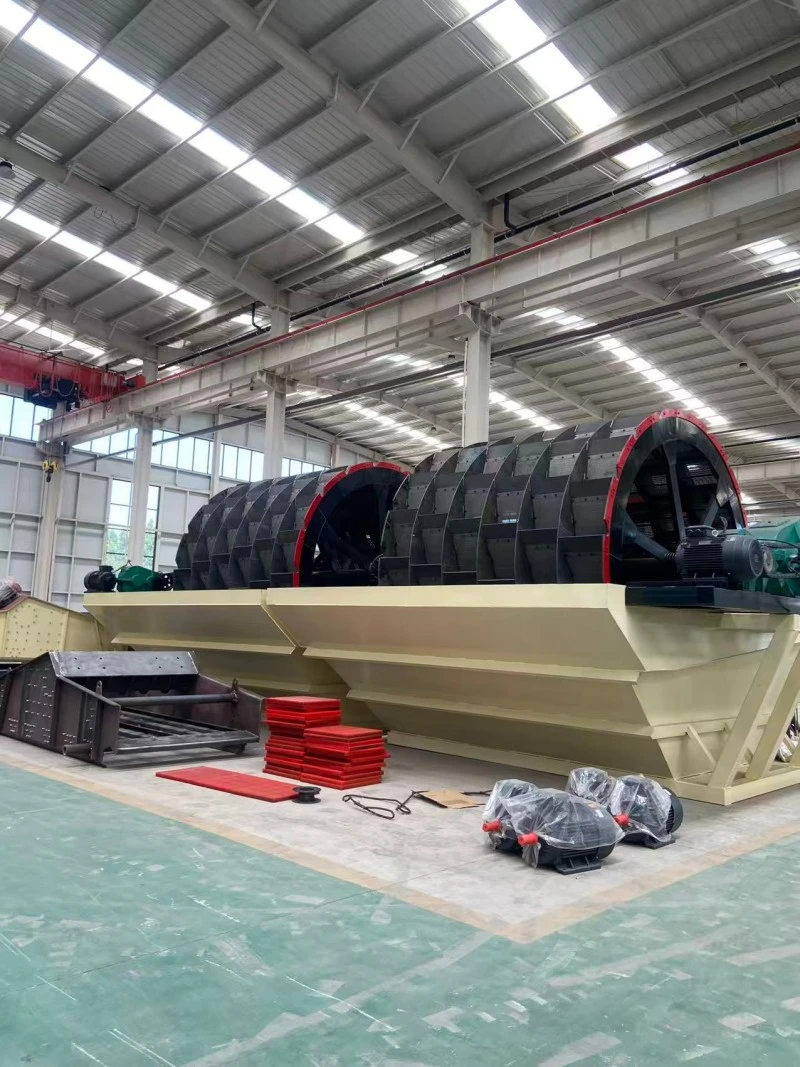

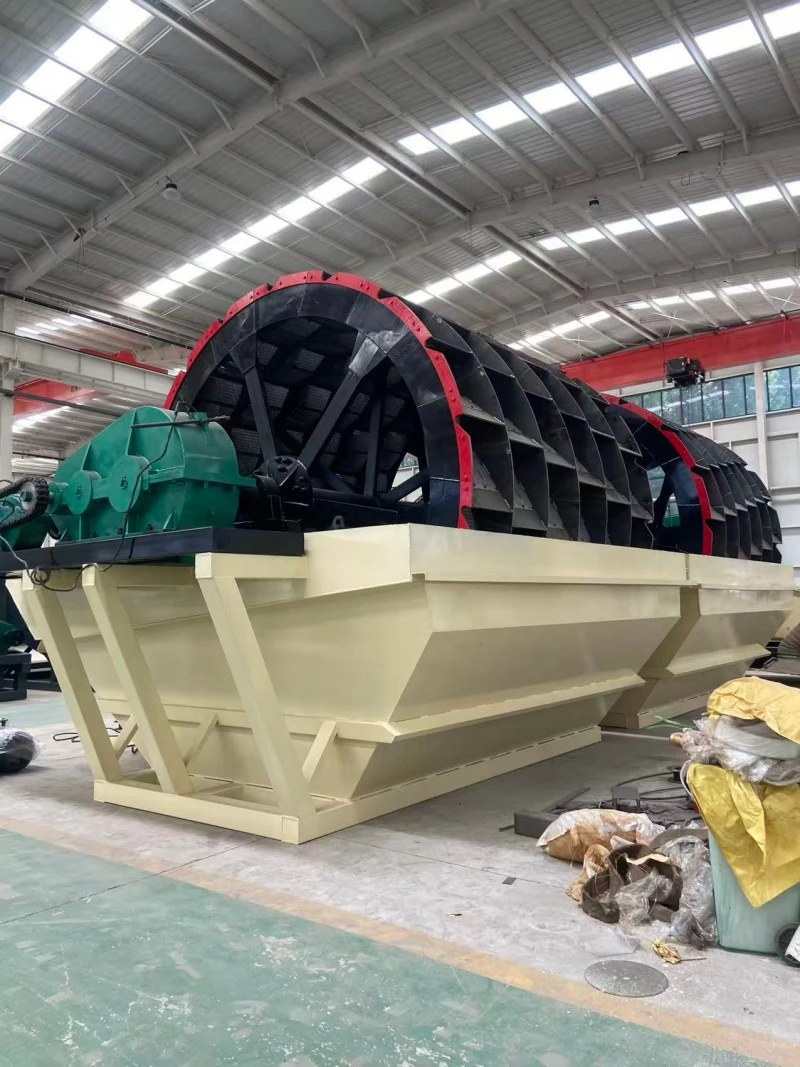

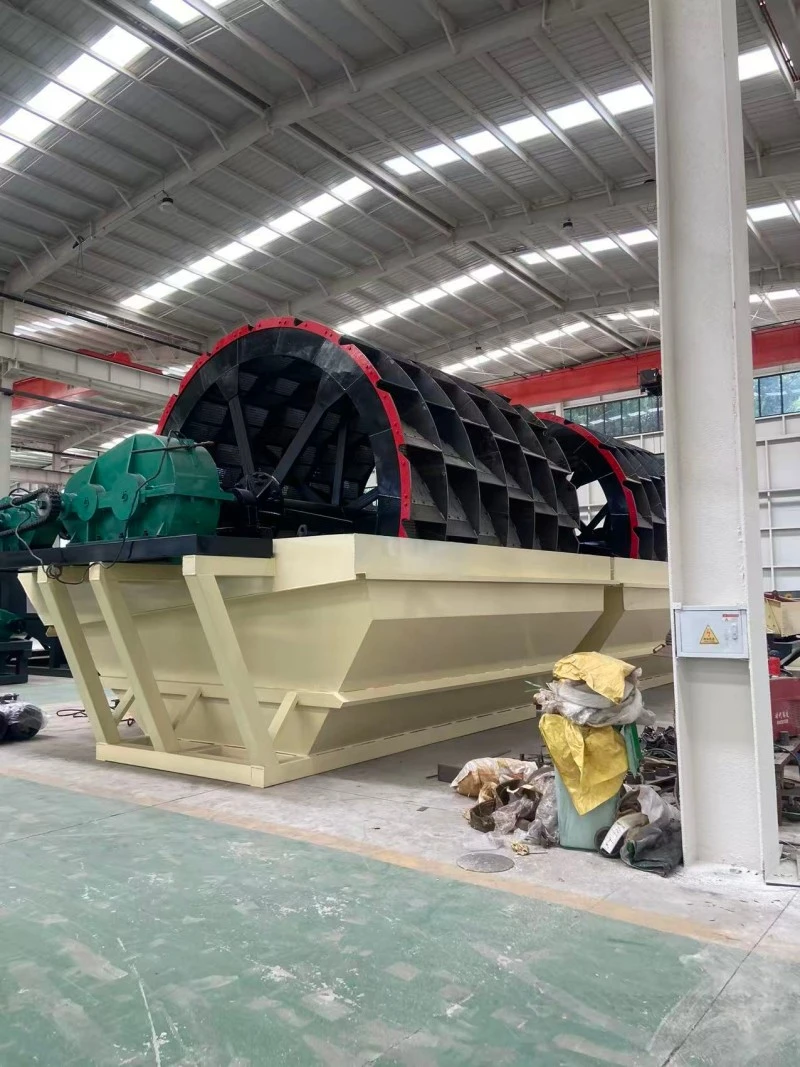

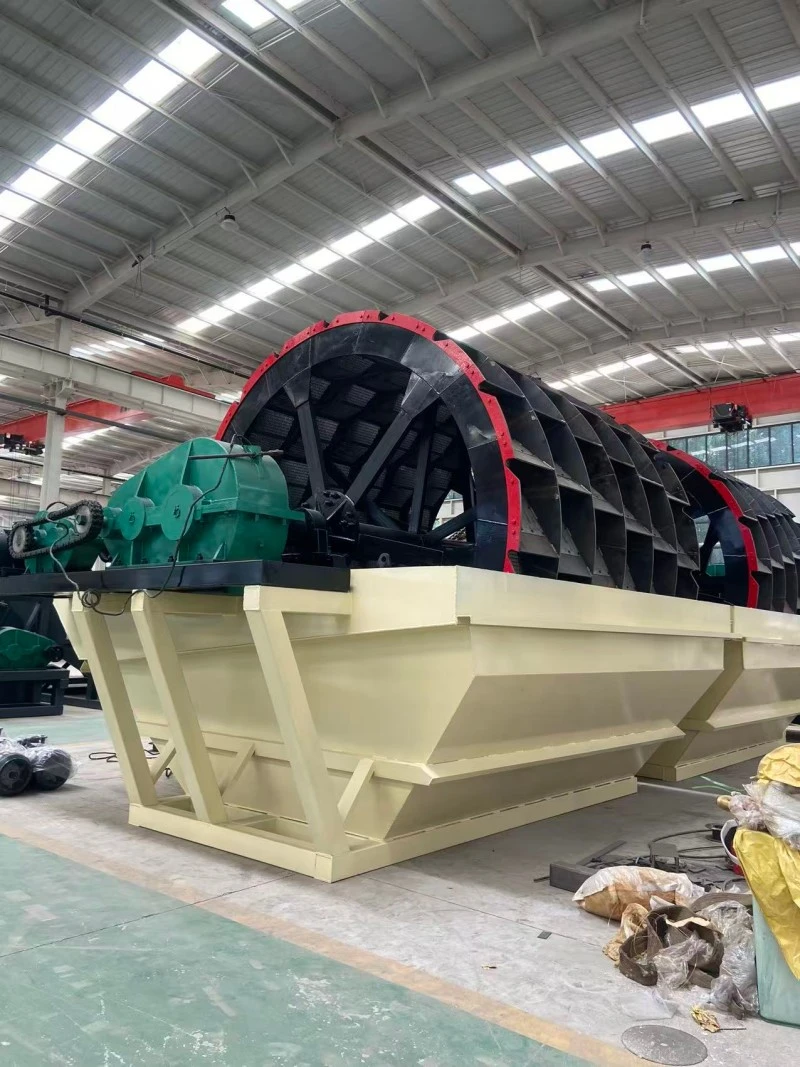

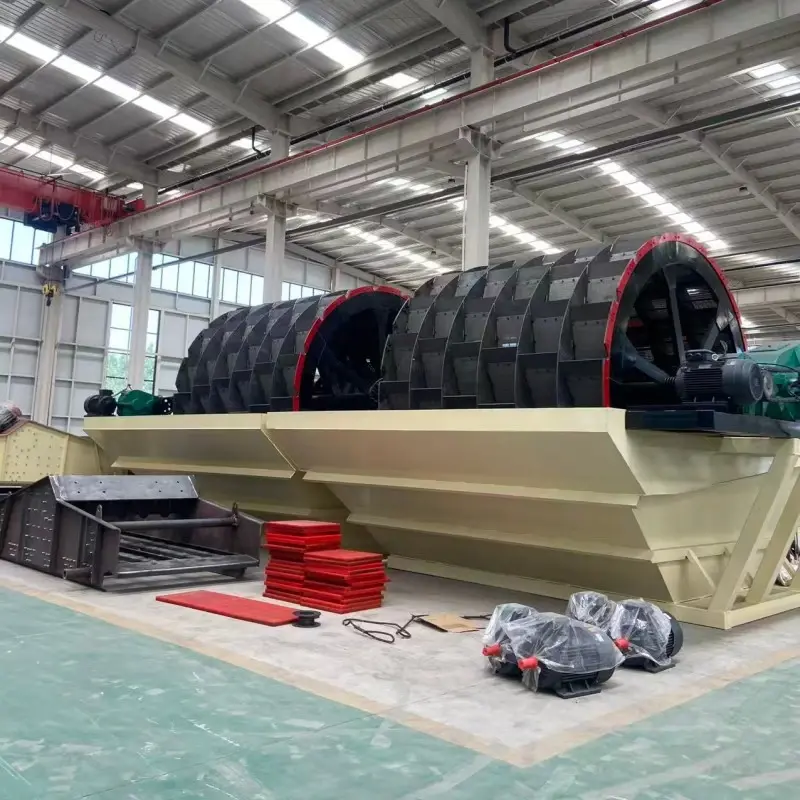

砂骨材生産ラインで使用するために設計された、青州明秀サプライチェーンが提供する鉱山用砂および砂利洗浄装置は、製造された砂、川の小石、石灰石、および鉱山の尾鉱を洗浄することを目的としています。この機械は、大型の深層水槽と2列の大径耐摩耗ホイールバケットを組み合わせて、砂から泥、石粉、その他の不純物を分離します。

フレームは厚みのある炭素鋼で作られており、内面は耐摩耗性合金のライニングプレートで保護されています。頑丈な減速機がホイールバケットを駆動し、連続運転中の細かい砂の損失を抑える設計になっています。このユニットは、サンドプラントやコンクリート混合ステーションで大量購入できます。

技術仕様

デザインの特徴

1. より大きな容量を実現するデュアルホイールバケット。 2 輪バケットは同時に動作するため、1 輪設計よりも優れたスループットを実現し、中規模から大規模の砂生産ラインをサポートします。

2. 効果的な泥分離。深い水タンクは完全に浸し、砂粒子間の継続的な摩擦を可能にするため、浅いタンク構成よりも泥や石の粉をより徹底的に取り除くのに役立ちます。

3. 細かい砂の損失が減少します。タンクの底には沈降ゾーンがあり、オーバーフロー水と一緒に排出されるのではなく、細かい砂粒子がホイールバケットによって捕捉および収集されます。

4.耐久性のある構造。ホイールバケットとライニングプレートは耐摩耗合金で鋳造されており、フレームは主要コンポーネントの交換サイクルを延長するために厚みのある炭素鋼で作られています。

5.安定した駆動システム。頑丈な減速機は、低振動で安定したトルクを提供し、長時間の生産稼働時の故障率の低下とエネルギー消費の削減に貢献します。

6. カスタマイズ可能な構成。お客様の現場のスペースや生産目標に合わせて、ホイール径、タンク寸法、モーター出力を調整できます。

泥水の分離と微細な砂の保持

洗浄工程では、泥や石の粉が水中に飛散し、越流堰を通って運び出されます。タンクの底部は、細かい砂粒子が沈殿し、回転するホイールバケットによって拾われる低流量の沈降エリアを作り出すような形状になっています。この構成により、廃水と一緒に残るであろう細かい砂の損失が制限され、全体的な砂の回収率が向上します。この設計により、プロセス水を別の池または水処理ユニットに沈殿させた後に再循環することもできるため、水不足地域での操業における真水の消費量が削減されます。

カスタマイズとサイトの適応

採掘用の砂および砂利洗浄装置は、希望する生産能力と現場の物理的なレイアウトに合わせて構成できます。ホイールバケットの直径、タンク幅、駆動力は、予想される供給量と洗浄要件に応じて選択されます。大容量運転の場合は、複数の洗浄機を並列に設置することも、ユニットを脱水スクリーン、細砂回収システム、ベルトコンベアと組み合わせて完全な洗浄回路を形成することもできます。プロセスフロー図とレイアウト図は計画段階で提供され、顧客が機器を既存の生産ラインに統合できるように支援します。

洗浄工程

運転前に水タンクにはきれいな水が満たされています。生砂骨材はタンクに入り、完全に浸されます。モーターと減速機によって駆動される 2 つの大きなホイールバケットがゆっくりと回転し、その耐摩耗性ブレードが継続的に材料をかき混ぜて持ち上げます。砂は水中で砂同士をこすって泥や石の粉を取り除き、オーバーフローの出口から排出されます。きれいな砂は回転バケットによって持ち上げられ、ベルトコンベア上に排出されます。タンク底部の沈殿物トラップは、このプロセス中に細かい砂を保持するのに役立ち、洗浄、泥の除去、選別のサイクルを完了します。

取扱説明書

1. 始動前: モーター、ドライブチェーン、ライニングプレートに損傷がないか確認してください。タンクからゴミを取り除き、きれいな水を必要なレベルまで満たします。

2. 起動: マシンを無負荷で短時間実行して、正常な動作を確認します。異音や振動がなくなってから材料の供給を開始してください。

3. 操作: 安定した原料供給を維持し、飼料の泥含有量に応じて給水を調整します。製造中はホイールバケットとオーバーフロー出口を定期的に検査してください。

4. シャットダウン: まず供給を停止し、タンクから残っている汚泥を洗い流してから、機械と給水を停止します。機械が完全に停止した後、電源を切ります。

5. 安全性: 操作中は回転しているホイールバケットに近づかないでください。保守・点検作業を行う場合は、必ず電源を切ってください。

代表的な用途

1. 人造砂の製造：破砕して生じた砂を洗浄・精製して石粉や泥を除去し、最終的な砂の品質を向上させます。

2. コンクリートバッチングプラント: コンクリートの強度と一貫性を維持するために、使用前に砂と骨材を洗浄します。

3. 道路および橋の建設: 高速道路、国道、橋、トンネルプロジェクトの骨材の洗浄。

4. 川砂の採掘：川で採掘された砂から堆積物と不純物を分離します。

5. 採掘補助処理：泥の除去と破砕鉱石の尾鉱の精製。

6. 固形廃棄物のリサイクル：破砕された建設廃棄物や残った石材を洗浄して再利用します。

7. 石材加工工場: 建材の販売要件を満たすために砕石とスラブを洗浄します。

保証とサポート

主要な構造と駆動コンポーネントには、12 か月または 1,000 作業時間のいずれか早い方の保証が適用されます。ホイールバケットブレードやライニングプレートなどの消耗品は含まれておりません。交換部品を供給できます。送料および設置費用はお客様のご負担となります。

よくある質問

Q1：一輪サンドワッシャーと二輪サンドワッシャーの違いは何ですか？
A1: ダブルホイール砂洗浄機には 2 つのホイールバケットが並行して動作するため、同じ設置面積での洗浄能力が向上します。一般に、より高いスループットが必要な中規模および大規模の生産ラインに選択されます。小規模な作業には単一のホイールユニットで十分な場合があります。

Q2: この機械では、細かい砂の損失はどのように制御されていますか?
A2: 水槽の底には沈砂トラップ構造があり、細かい砂はオーバーフロー水と一緒に流れ出すのではなく、ホイールバケットに沈殿して回収されます。実際の細砂回収率は、供給材料の特性と水流の設定によって異なります。

Q3: 継続稼働するにはどのようなメンテナンスが必要ですか?
A3: 日常点検には、ホイールバケットのブレードの摩耗の検査、減速機のオイルレベルの監視、詰まりを防ぐためのオーバーフロー出口の清掃などが含まれます。沈殿した泥を除去するために、水タンクを定期的に洗い流す必要があります。長期間の生産作業のために、予備のブレードとライニング プレートを現場に保管しておく必要があります。

Q4: 洗浄機は泥含有量が非常に多い飼料を処理できますか?
A4: はい、深い水タンクとダブルホイールの設計は、中程度から高い泥含有量の餌に適しています。ただし、非常に粘着性の高い粘土の場合は、ホイールバケットへの過度の負荷を避けるために、洗浄段階の前にプレスクリーニングまたはアトリションスクラバーを使用することをお勧めします。

Q5: マシンはさまざまな敷地寸法に合わせて構成できますか?
A5: はい。ホイールバケットの直径、タンク幅、モーター出力は、利用可能なスペースと予想される生産量に合わせて、注文段階で調整できます。大規模な設備の場合は、複数の洗浄機を並列に配置したり、脱水スクリーンやコンベアと組み合わせたりすることができます。
