土石分離装置

Qingzhou Mingxu Supply Chain が提供する土壌と石の分離装置は、土壌、粘土、砂、石を迅速に分離するために設計された乾湿両用の選別機です。ローラーディスクスクリーニング構造を採用しており、濡れた材料や粘着性のある材料も水洗いなしで処理できます。この機械は高出力の連続運転を目的としており、川砂の選別、原鉱石の処理、風化物質の処理、建設廃棄物のリサイクル、石炭脈石の処理などに一般的に使用されています。

この装置は、砂や石の処理ラインや採掘プロジェクトの支援機械として構築されています。そのローラー設計は、従来の振動スクリーンと比較して詰まりを軽減し、水分や粘土含有量の高い飼料材料に適しています。

基本構成

審査の流れ

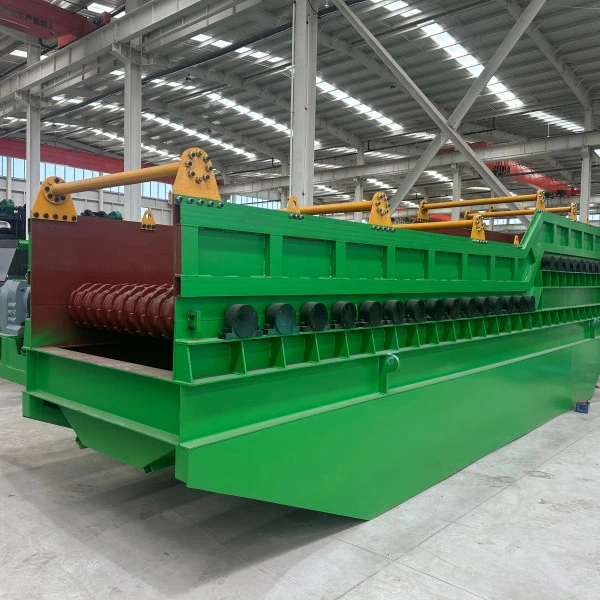

土石分離装置には、ディスクを取り付けた複数の連結ローラーが装備されています。モーターは、減速機を介してすべてのローラーを同期して回転させます。混合材料は前面入口からローラーふるい分けエリアに供給されます。細かい土やシルトはディスク間の隙間から落ち、大きな石や骨材は回転するディスクによって前方に押し出され、後部の出口から排出されます。ディスクが絶えず回転することで、粘着性のある湿った粘土が砕かれ、詰まりの可能性が減ります。このプロセスにより、水洗せずに連続的に泥石を分離することができます。

取扱説明書

運転前検査:

1. フレーム、ローラー、ディスクに変形、摩耗、ゴミの詰まりがないか確認してください。

2. モーター、減速機の油面を点検し、伝動チェーンの張力を調整します。

3. 大きな硬い石による詰まりを避けるために、機械と排出エリアを片付けます。

4. 配線と安全カバーが損傷していないことを確認します。給餌前に無負荷テストを実行してください。

給餌および選別作業:

1. 機械を始動し、2 分間アイドル状態にして、ローラーの同期回転を確認します。

2. 混合した材料を均一に供給します。大きな石を一度に捨てないでください。

3. スクリーニング結果を観察し、材料の湿度と泥の含有量に基づいて供給速度を調整します。

4. 粘着性の物質が蓄積した場合は、給餌量を減らします。自己回転ディスクが自動的に粘土を取り除きます。

シャットダウンと日常のメンテナンス:

1. まず供給を停止し、内部の材料がすべて完全に排出された後、電源を切ります。

2. 乾燥後の詰まりを防ぐために、ディスク間に残った粘土や砂利を取り除きます。

3. チェーンとベアリングに注油し、ひどく摩耗したディスクは適時に交換します。

4. 使用しないときは、機械を雨やほこりから保護するためにカバーしてください。

デザインのハイライト

1. 詰まり防止機能。同期回転ディスクは湿った粘土とシルトを継続的に粉砕し、粘着性のある材料を扱うときに振動スクリーンに一般的に影響を与える目詰まりを防ぎます。

2. 高スループットと連続稼働。一体化されたローラー搬送とふるい分け設計により、均一な供給とスムーズな排出が可能になります。集計の前処理のために 24 時間実行できます。

3. 耐摩耗性のコンポーネントとメンテナンスの手間がかかりません。衝撃や摩耗に耐えられるよう、厚みのある耐摩耗性ディスクが使用されています。シンプルな構造なのでベアリングやチェーンの点検・交換が簡単に行えます。

4. 乾湿両用、幅広い材質対応。水洗いは必要ありません。この機械は風化した岩石、川の生砂、建設廃棄物、石炭脈石、鉱山混合物を処理するため、サンドプラント、固形廃棄物のリサイクル、鉱山作業に適しています。

5. 調整可能な構造。ローラーとディスクのギャップの数は、材料の粒子サイズと生産要件に応じて変更できるため、機械を既存の加工ラインに適合させることができます。

乾式分離プロセスとカスタムスクリーニングソリューション

湿った粘着性のある飼料を水を使わずに分離します。土石分離装置は、水を加えずに高水分の粘土、泥、粘着性物質を処理できるように設計されています。回転ディスクは自己洗浄作用を引き起こし、スクリーニング表面に物質が蓄積するのを防ぎます。この乾式分離プロセスは、水資源が限られている地域、または湿式処理により追加の廃水処理が必要になる地域で特に役立ちます。実際には、回転中にディスクの隙間が開いたままであるため、従来のスクリーンを盲目にするのに十分な水分含有量の材料でも処理できます。粘着性が非常に高い粘土の場合は、供給速度を下げ、ディスク間隔をわずかに広げることでスループットを維持できます。

ローラー速度の同期。すべてのローラーは共通の減速機とチェーン伝動装置によって駆動され、同期した回転を保証します。供給材料に合わせて設定範囲内で速度調整が可能です。軽量または乾燥した素材の場合、速度を速くするとトス動作が増加し、素材をより速く前に進めることができます。重い材料や湿った材料の場合、速度を低くするとふるい面への接触時間が長くなり、より多くの微粒子が落ちやすくなります。速度設定は試運転中に行われ、オペレータは将来の使用に備えて各材料タイプに最適な設定を記録できます。

ディスクギャップのカスタマイズ。隣接するディスク間の隙間によって、落下する材料のサイズが決まります。このギャップは、目標分離サイズに基づいて製造時に設定されますが、デッキ全体にわたって固定された単一の値ではありません。用途によっては、細かい材料が早期に除去され、大きな石が最後まで続くように、ギャップを段階的に（供給端で大きく、排出端で小さく）設計することができます。ディスクの直径と形状を指定して、材料の動きを改善したり、より大きなサイズの石を処理したりすることもできます。問い合わせを受ける際に要求される代表的な情報には、飼料の最大サイズ、希望のカットポイント、飼料の水分状態などが含まれます。これを基にローラーのレイアウトやディスクの仕様を提案し、生産前にお客様と確認します。

応用分野

適用可能な材料:

1. 採掘材料：風化岩、山の表土、混合原石、石炭脈石。

2. 砂と砂利：川の丸石、山の生の砂、泥を含む石、川の混合骨材。

3. 固形廃棄物：建設廃棄物、解体土、砕石ズリ。

4. 工学土壌: トンネル泥土、石と混合された基礎シルト、埋め戻し混合物。

典型的なシナリオ:

1. プラントの骨材: 完成した砂の品質を向上させるために、原材料を事前にスクリーニングして土壌と適格な石を分離します。

2. 露天掘り鉱山：表面覆土を事前に除去し、砂洗浄機の作業負荷を軽減します。

3. 建設廃棄物のリサイクル: リサイクル可能な砕石骨材から泥を分離します。

4. 河川の浚渫と砂の採掘：石材を浄化するために丸石からシルトを分離します。

5. 石炭処理：土壌と石炭塊を選別して不純物含有量を低減します。

6. インフラ土工: 石が混じったトンネルと基礎の泥を分類します。

保証とサポート

主要な構造と駆動コンポーネントは、12 か月または 1,000 労働時間のいずれか早い方の期間保証されます。ディスクやチェーンなどの摩耗部品は保証の対象外となります。交換部品を供給できます。運送費と設置工事費はお客様のご負担となります。

よくある質問

Q1: この機械は本当に水で洗わずに、非常に湿った粘着性のある粘土を扱うことができますか?
A1: はい。回転ディスクが継続的に材料を粉砕し、スクリーニング面を開いた状態に保ちます。特に粘着性のある粘土の場合、設計段階で供給速度を下げるか、ディスク ギャップをわずかに増やすと、安定したスループットを維持できます。ただし、非常に液体のスラリーの場合は、事前の脱水ステップを行うことをお勧めします。

Q2: 機械を設置した後にディスクギャップを調整することはできますか?
A2: ディスク ギャップは、必要な分離サイズに基づいて製造時に設定され、動作中に現場で調整できるように設計されていません。後で別のカットポイントが必要になった場合は、ディスクセットまたはローラーアセンブリを交換できます。したがって、製造前に目的の粒子サイズを確認することが重要です。

Q3: 主な摩耗部品は何ですか?どのくらいの頻度で交換が必要ですか?
A3: 主な摩耗部品はディスクとドライブチェーンです。交換頻度は、供給材料の摩耗性によって異なります。川の砂や建設廃棄物がある通常の条件下では、ディスクは数か月から 1 年以上持続します。週に 1 回の検査が推奨され、継続的な操作のために予備のディスクを現場に保管する必要があります。

Q4: 給水や洗浄設備は必要ですか?
A4: いいえ。セパレーターは水なしで動作するため、水資源が限られている地域や乾式処理ラインに適しています。機械的な作用のみを使用して、細かい土を石から分離します。
